제어기 계통
MT 7000 : 연소해석기 (Combustion Analyzer)
엔진개발시험을 위한 연소실내 연소압력 계측 및 연소해석을 위한 연소해석기로 Notebook 기반으로한 Compact한 Hardware구성과 Multi Pop-up기능을 가진 사용자중심의 GUI 프로그램으로 구성된다. 1 cylinder 부터 4 cylinder 해석용으로 사양이 구별되어 있으며, 기본사양으로 엔진 및 센서 스펙설정기능 / TDC 자동보정기능, 사이클 및 Ensemble 해석 data 저장기능, Air Fuel Meter RS 232 Interface 기능, 압력 및 온도 등 별도의 4 channel 센서 모니터링 기능, Encode 전원 공급기능 등이 기본사양으로 포함된다.

- Feature

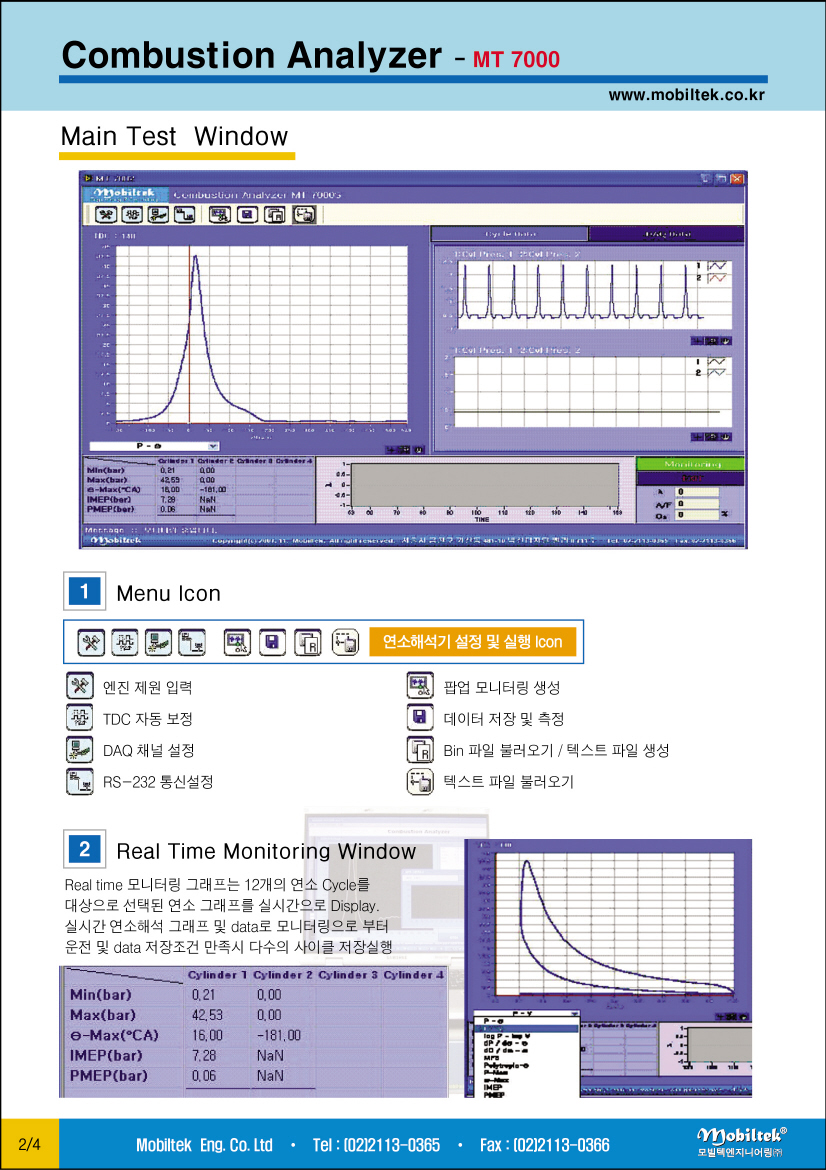

◆ 실시간 모니터링기능 : 실시간 연소 압력측정을 통한 연소해석 및 Multi Pop-up(window) 모니터링 기능, P-Θ, P-V, P-max, Θ-max, IMEP, COVimep, PMEP 등
◆ 연소압력 Measurement를 통한 연소해석기능 : 실시간 엔진 압력측정을 통한 사이클 데이터 해석 기능, P-Θ, P-V, P-max, Θ-max, IMEP, COVimep, PMEPlog P-log V, dP-dΘ, dQ-dΘ, Mass Fraction Burned, Polytropic Θ 등

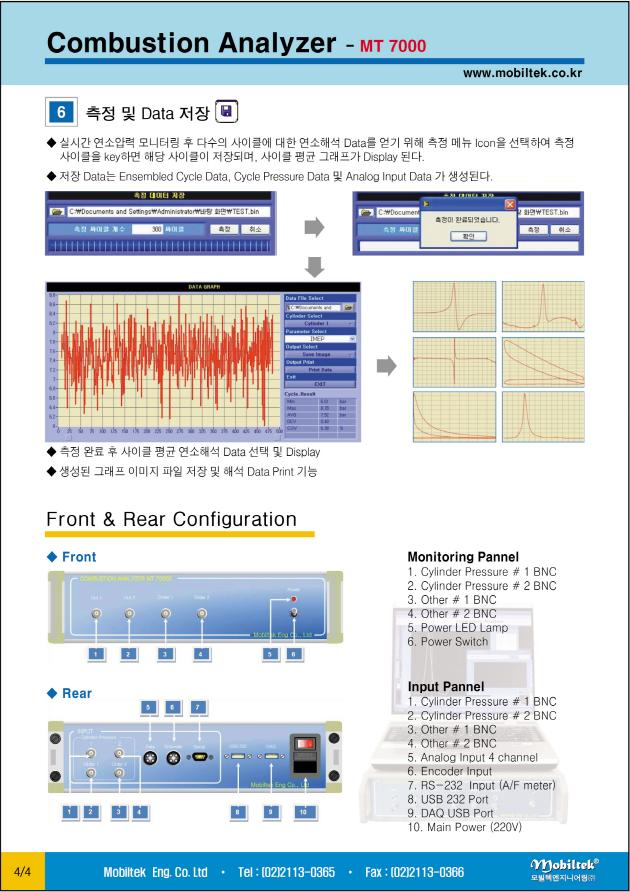

◆ 각 사이클 압력 Data 및 Ensemble 해석 Data 저장기능 (엑셀포멧 파일 저장기능)
◆ 자동 TDC 보정기능
◆ 엔진 및 센서스펙 입력 및 저장기능

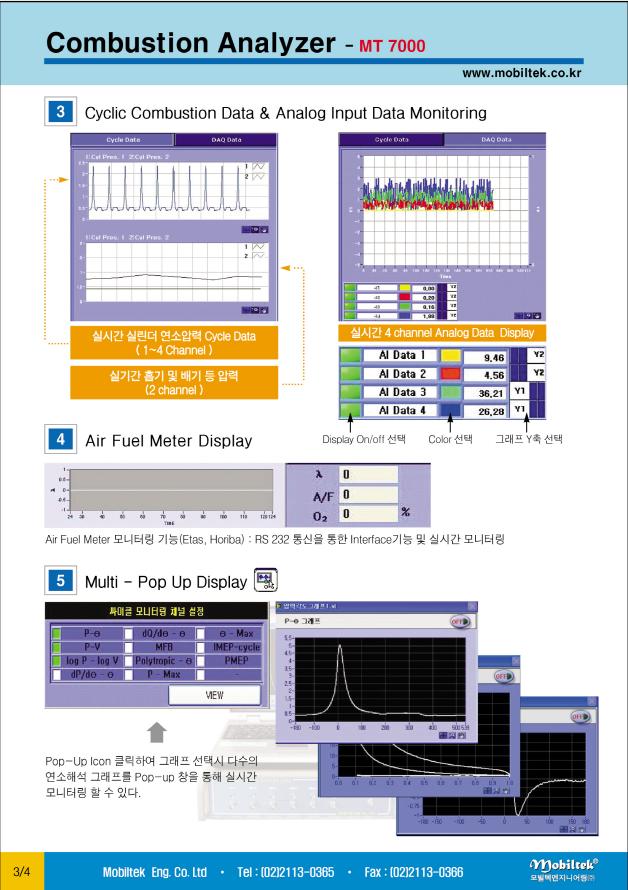

◆ Air Fuel Meter 모니터링기능 : RS232 통신을 통한 Interface기능 및 실시간 모니터링 기능 (Etas & Horiba Lamda meter)
◆ Encoder 전원공급기능 (필히 Encoder는 360 pulse/r, Incremental type, Pulse Voltage 5V 이상)
◆ 4 channel Analog Voltage 입력채널 및 실시간 모니터링/저장기능 (배기압력,연료압력, 흡기온도 등)
* 압력센서, Charge Amp, Encoder 제외

- Model
1) Combustion Analyzer - MT 7000 (1 cylinder 용)
Basic Foundation (1 cylinder)
Control PC (Note Book)
2) Combustion Analyzer - MT 7002 (2 cylinder 용)
Basic Foundation (2 cylinder)
Control PC (Note Book)

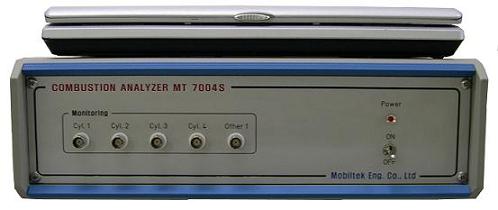

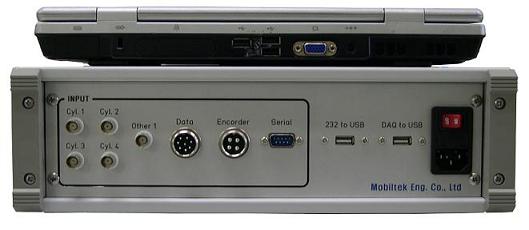

3) Combustion Analyzer - MT 7004 (4 cylinder 용)
Basic Foundation (4 cylinder)
Control PC (Note Book)
