MT 6012 : NOx & Exhaust Gas Flow Logger
실차 및 Engine Dynamometer 시험시 배기계에 설치된 NOx Sensor Module (SiemensVDO) 및 온도/압력 센서를 통해 4채널의 NOx / O2 / 온도 / 압력을 측정한다. 또한 Auto Purge 기능이 있는 Pitot tube를 이용하여 1채널의 배기가스 유량을 측정한다. 측정된 데이터로부터 실시간 모니터링 및 저장할 수 Logging 장치이다.


Features
▶ 주요 특징
√ 4 ch NOx / O2 / Temperature / Pressure Logging
√ SiemensVDO NOx Module CAN Communication
√ Exhaust Gas Flow measurement by Pitot tube
√ Pitot tube Auto Purge function
√ Logging Software (NI Labview)
- Real time Graph & Digit Display
- NOx sensor Status & Error Display
- Data Save

▶ 기능

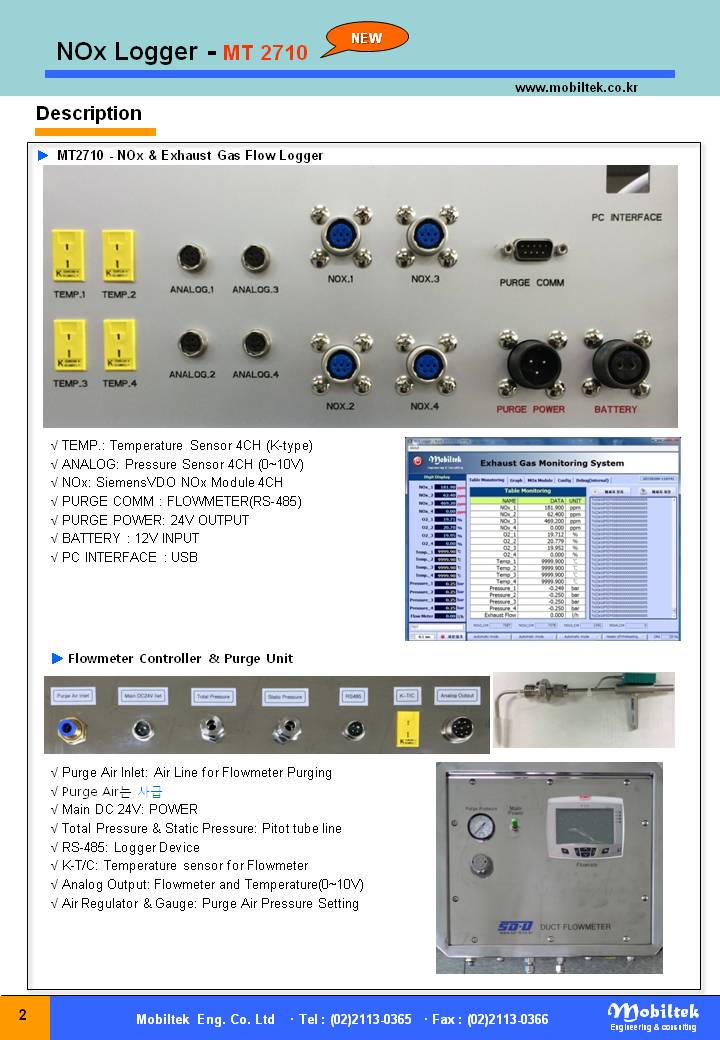

√ Input : NOx Sensor 4 ch (9 pin D-sub)
Temperature sensor 4 ch (K type)
Pressure sensor 4 ch (whith 0~10V)
Flowmeter (RS-485)
Input Power (DC 12V 밧데리 전원이용)
√ Output : NOx Voltage Output 4 ch (Option)
Exhaust Flow Voltage Output 1 ch
√ Size(mm) Controller : 400 x 390 x 160 (W x D x H)
√ Size(mm) Flowmeter : 350 x 300 x 130 (W x D x H)

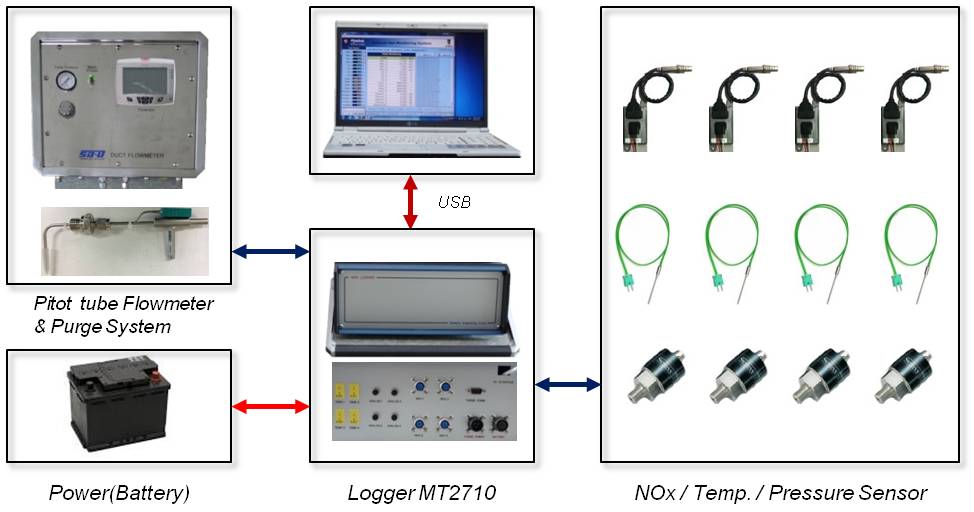

▶ 구성품

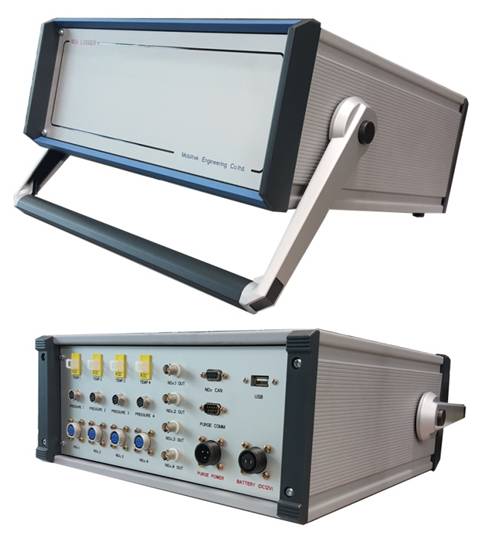

√ NOx Logger : MT 2710
√ NOx Sensor: 4 ea, Siemens VDO
√ Temperature sensor 4ea, K type
√ Pressure sensor 4 ea, 1bar
√ Exhaust Flowmeter 1 ea, Pitot tube
√ Flowmeter Controller & Purge Unit 1 set
√ User Manual / Software CD
√ Control Notebook (Option)
