차량부품 시험계통 |
|
 |
MT 4109-12 : EV 로터 Assy. 및 마그넷 코어 버스트 시험기 (EV Motor Rotor Assy. & Magnetic Core Burst Tester) |
|
 |

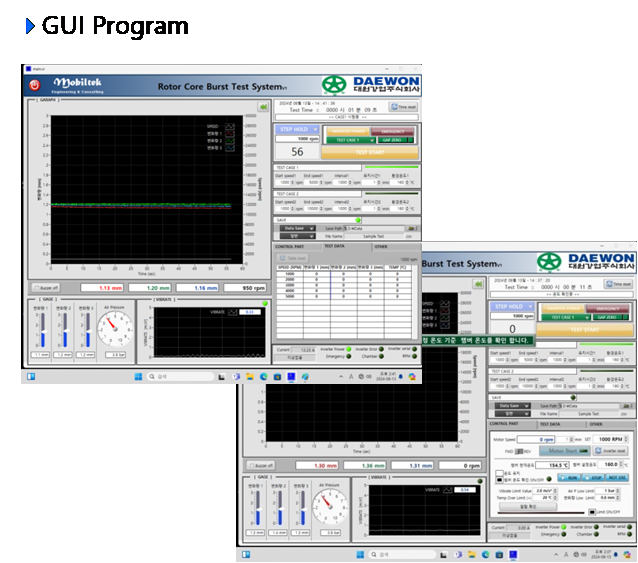

본 장비는EV Motor Rotor Assy 및 Rotor 코어-마그넷 직렬 고속 구동을 통한 Burst 시험을 위한 시험장비로 온도환경조건에서 Max 33,000 rpm 고속 Burst 시험을 위한 PC 기반의 시험장비이다. 이를 위해 Rotor Assy. 및 코어-마그넷 Assy. 장착을 위한 베어링 Jig fixtures와 고속 스핀들 Unit이 구성되고 Max. 33,000 rpm 고속 운전을 위한 수냉식 고속 스핀들 모터 및, Burst 온도챔버, Oil Supply Unit 등의 H/W와 온도, 압력, 이상 진동 모니터용 가속도 센서, 시료 팽창 모니터링을 위한 Gap 센서 시스템 등 센서시스템이 구성되며, 제어 및 모니터링을 위한 Hardware와 GUI (Graphic User Interface) Software로 구성된다. |
| |
|
 |
|
| |
|
| |
| |
|
|
| |
|
|
;)
;)
