차량부품 시험계통 |
|
 |
MT 4109-9 : Motor SGR 시험기 (Motor Shaft Grounding Ring Tester) |
|
 |

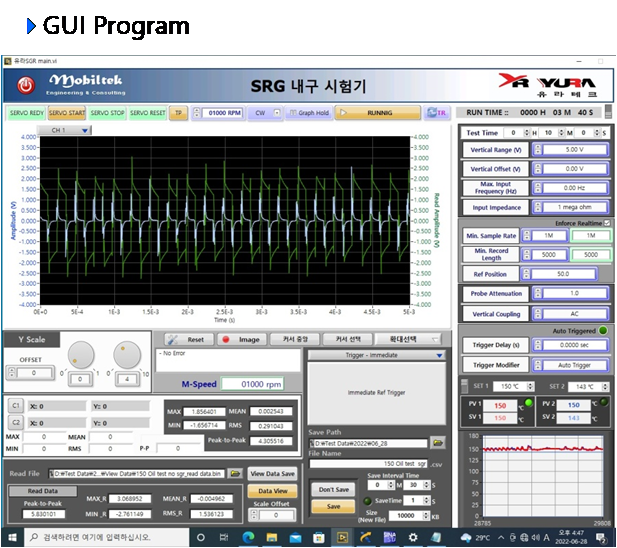

본 장비는 모터 축 전압을 베어링/브러시를 통해 샤프트에서 접지까지 경로를 제공하여 모터 축 전압을 조절 또는 제거하는 SGR(Shaft Grounding Ring) 제품의 성능 평가를 위한 PC 기반 자동화 시험기이다. 이를 위해 SGR 을 장착 및 평가를 위한 PMSM 모터 및 인버터. 고온 오일침전 성능 시험을 위한 히팅오일 Bath 및 온도제어기, 축전압 측정 프로브, 실시간 전압 측정을 위한 NI 오실로스코프 Board 등 구동 및 측정 시스템과 Test Fixtures 가 구성된다. 또한 측정/제어/모니터링을 위한 PCI Based Control System 과 LebVIEW GUI Test 프로그램으로 구성된다. |
| |
|
 |
|
| |
|
| |
| |
|
|
| |
|
|
;)
;)
