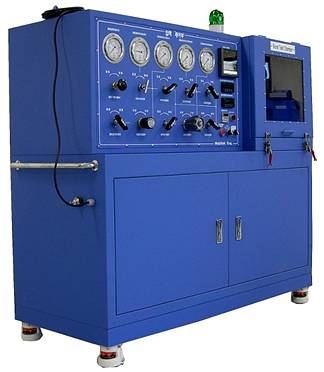

MT 4004 : 파열(Burst) Test Bench |
|
 |
본 장비는 각종 밸브, 피팅, 호스 등의 내압시험 및 파열시험을 위한 제어시스템입니다.
본 장비의 구성은 비압축성 유체(ex, 물, 오일)를 파열압력까지 도달할 수 있도록 구성되어 있으며, 구성된 공기에 의해서 구동 되어지는 Booster 방식의 유체펌프와 파열시험장비 Chamber로 구성되어 있습니다.
▶ 시험기 사양
- 파열시험 강도 : 0 ~ 2100 ㎏/㎝2
- 내압시험 강도 : 0 ~ 400 ㎏/㎝ 2
- 전원 : 220V X 1Φ, 1㎾
- 크기 : 1660(가로) X 680(폭) X 1540(높이)
▶ 시험기 특징

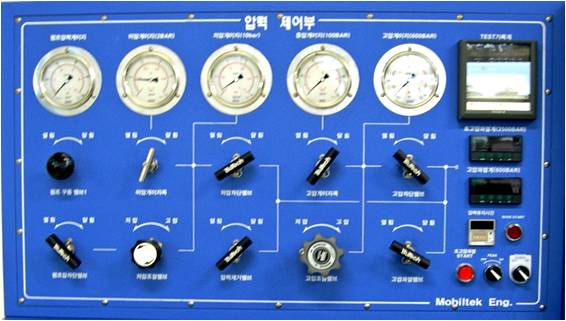

- 0.4 bar에서 400 bar 까지 설정압력범위 setting 가능
- 설정압력범위가 다르고 파열압력도 다르므로 파열 압력 Range 별로 다른 range의 압력게이지 적용 이를 위해 2set의 수압펌프 및 수압회로를 구성
- 또한 설정압력을 0.4 bar에서 390 bar까지 설정까지 위한 Regulator 적용 / 설정압력 유지시간을 유지하기 위해 Start 버튼 및 타이머 부착
|
| |
|
 |
|
| |
|
| |
|
| |
|
|
| |
|
|
;)
;)
;)
